Budujemy drukarkę 3D #4

20140707_172502Cześć,
trochę czasu upłynęło od ostatniej publikacji na temat budowy drukarki. Było to spowodowane tym, że nie miałem czasu na zajęcie się budową, dlatego teraz mam zamiar nadrobić ten ciekawy temat.
Zapraszam do przeczytania.










Przez ten cały czas kupowałem „klocki” do drukarki:

  • AWG28 50żyłowej ponad 25m w cenie 40zł (okazja- 1mb kosztuje 4zł)
  • Arduino Mega2560 (klon) za 7zł (trzeba było bootloadera postawić na nowo)
  • Silniki 170zł
  • Drobnica elektroniczna 30zł

Na start wziąłem się za podłączenie silników do osi Z co nie było trudne do zrobienia. Żeby połączyć oś silnika i pręt gwintowany trzeba użyć plastikowych łączników lub aluminiowych sprzęgieł. Ja w swojej konstrukcji użyłem plastikowych łączników, które są tak zaprojektowane że po dwóch stronach mają takiej samej wielkości otwory do osadzenie osi i pręta, przez co trzeba „pogrubić” oś silnika. Do tego celu wykorzystałem gumową rurkę. Jedyną trudność jaką napotkałem w łączeniu osi Z to przeskakujące nakrętki w łącznikach.

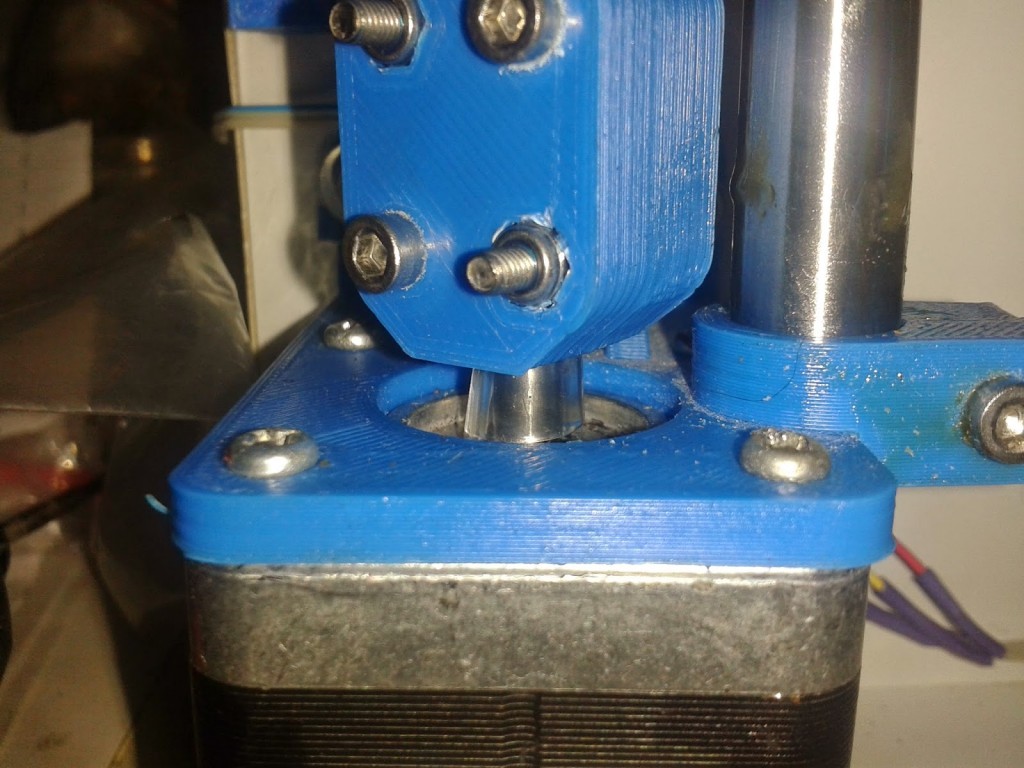

20140709_211735
Zastosowanie gumowej rurki

Teraz przystąpiłem do zamocowania silnika Osi Y i silnika extrudera. Nic nadzwyczajnego w tym nie było poza faktem, że kupiłem za mało śrub do zamocowania silników :( i tak dochodzimy do końca części mechanicznej drukarki i zajmujemy się elektroniką.       Na start powierciłem otwory pod Arduino w bocznej ściance i następnie przy pomocy podkładek plastikowych oraz śrub przymocowałem elektronikę.

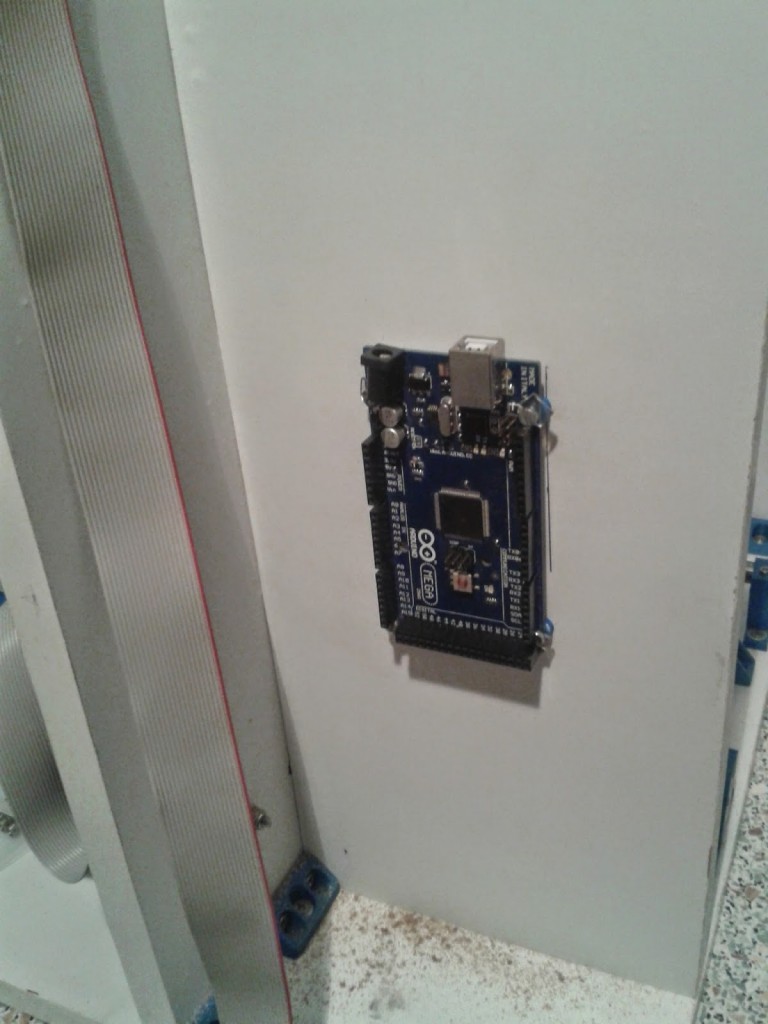

20140706_212018
Zamocowane Arduino

Po założeniu Arduino przyszedł czas na zmierzenie i przygotowanie kabla AWG. Do tego celu wziąłem przewód 20-żyłowy. Odliczyłem 14 przewodów ze wstążki i oddzieliłem je od reszty. Te 14 przewodów będzie podłączone do extrudera, a pozostałe 6 jest przydzielone do silnika i end stopu osi X. Żeby Podłączenie do extrudera było proste to wykonano je na połączeniu wtyczką D-SUB15. Teraz musiałem sobie ustalić, opracować schemat podłączenia wtyczka-gniazdo. W oryginalne jest to wykonane na płytce PCB, ale nie będę się „trudził” jej wykonaniem, dlatego od razu poluje przewody do wtyczki.

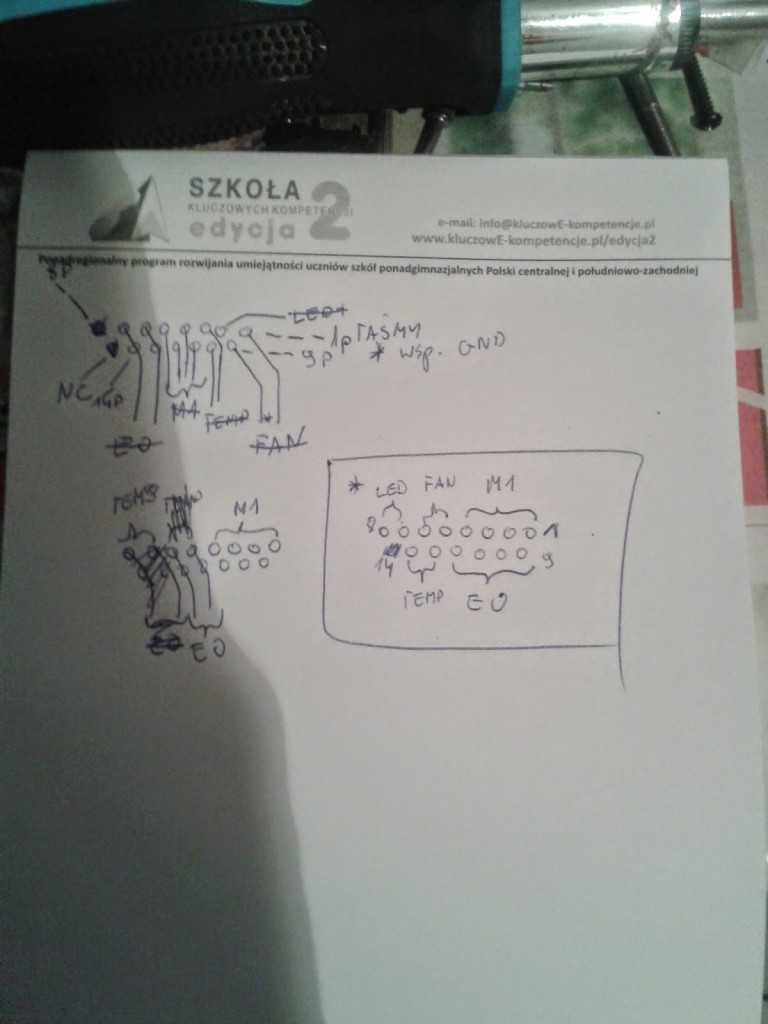

20140706_212028
Finalny schemat połączenia w prostokącie



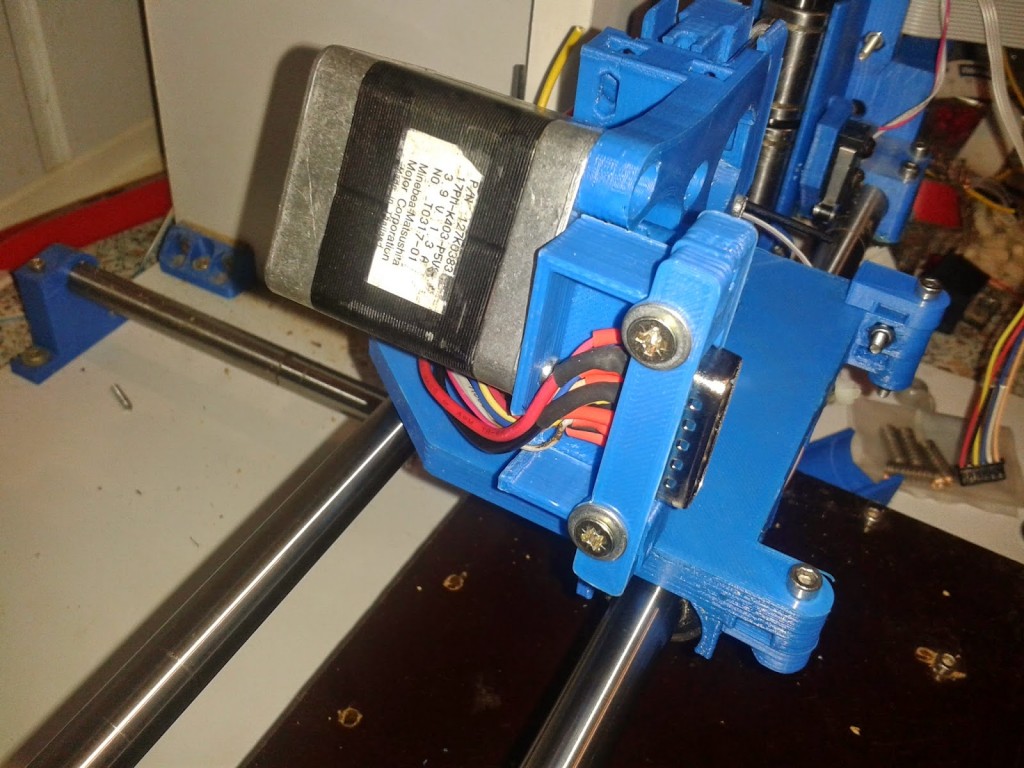

20140707_162420
Efekt lutowania
