Shield do programowania AVRów

DSCN1618Cześć,
Dzisiaj chcielibyśmy Wam przedstawić shield do Arduino, przy pomocy którego możecie programować niestandardowe AVRy (nie wchodzę w skład Arduino). Zapraszamy

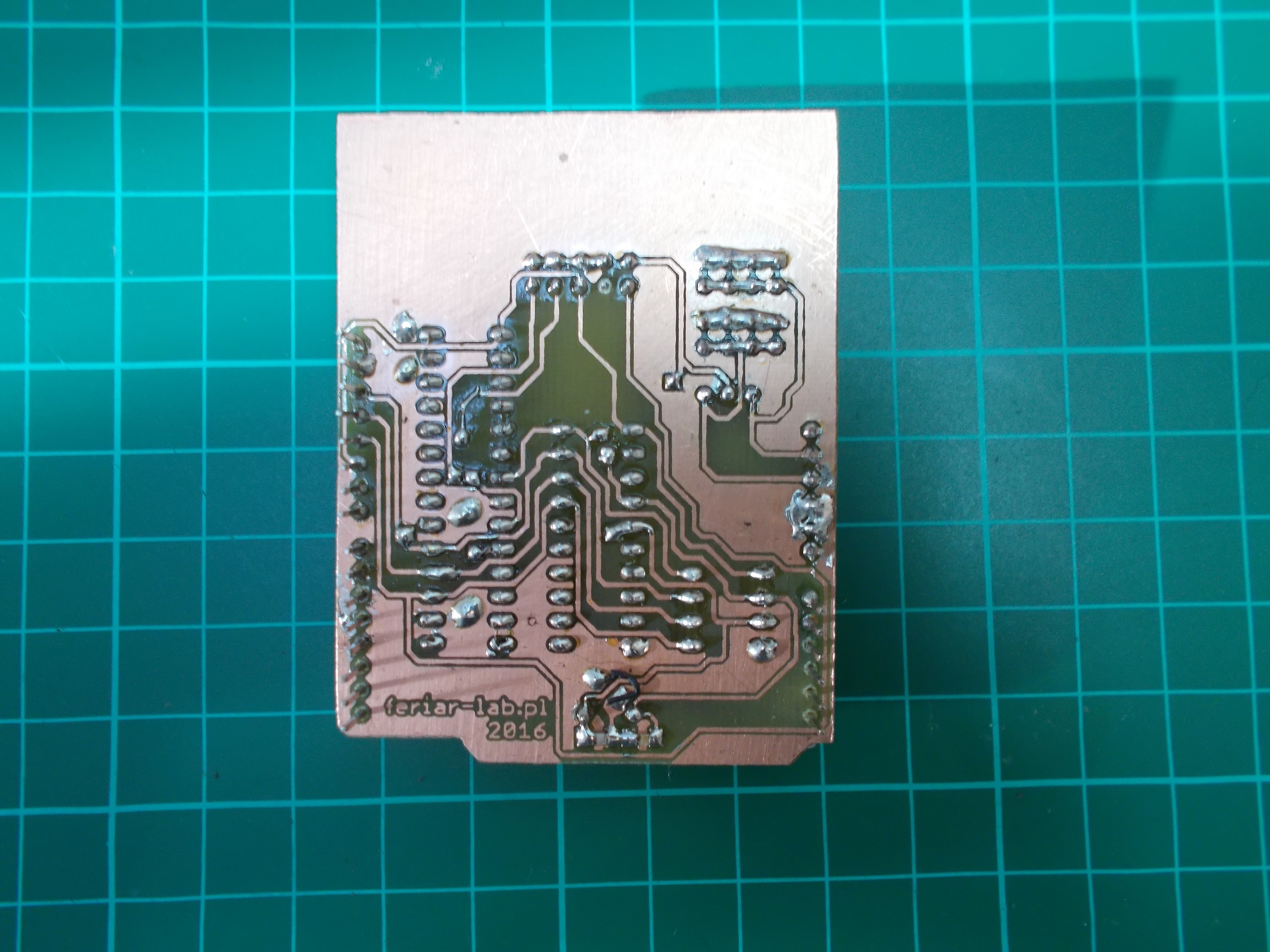

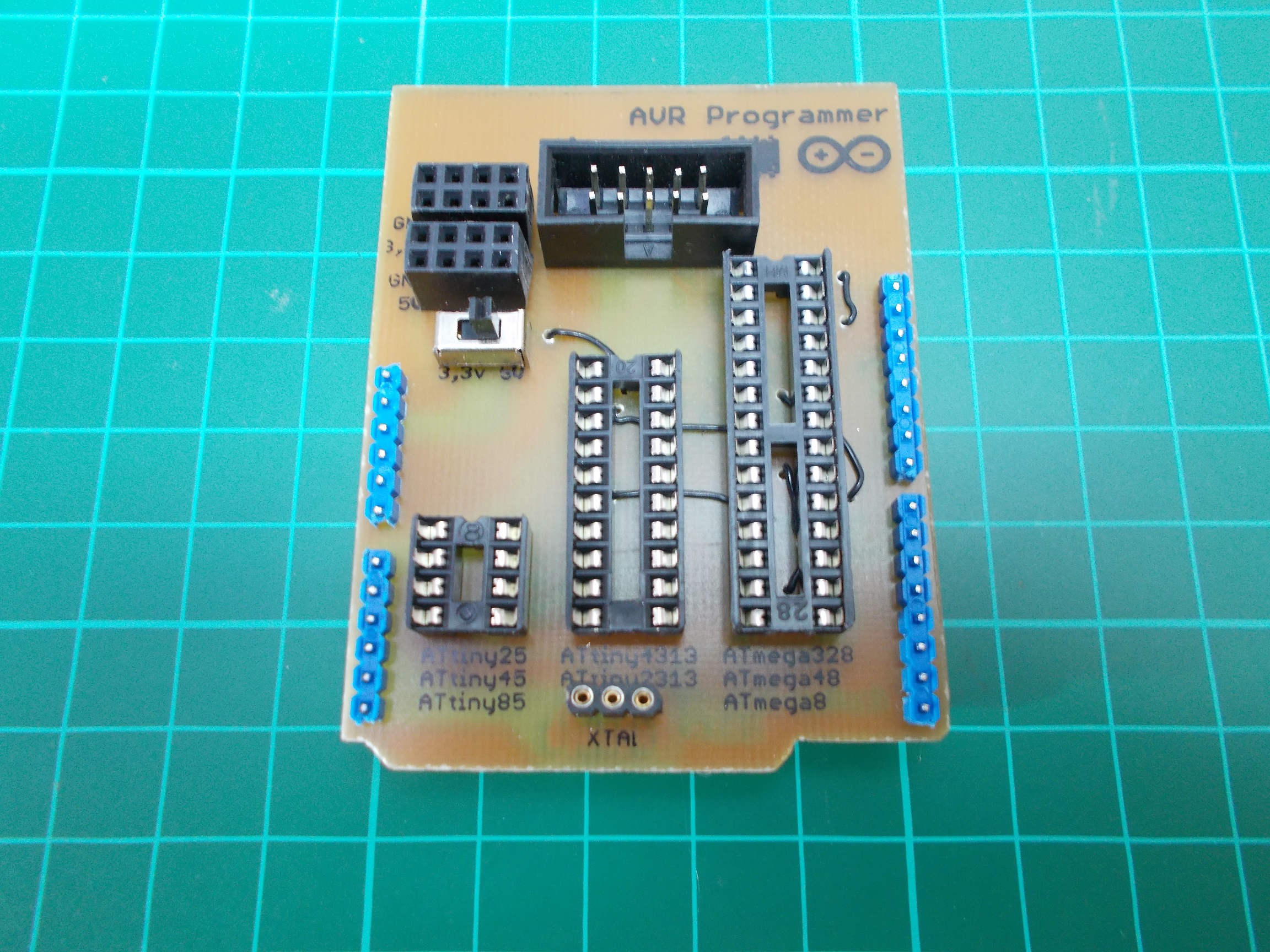

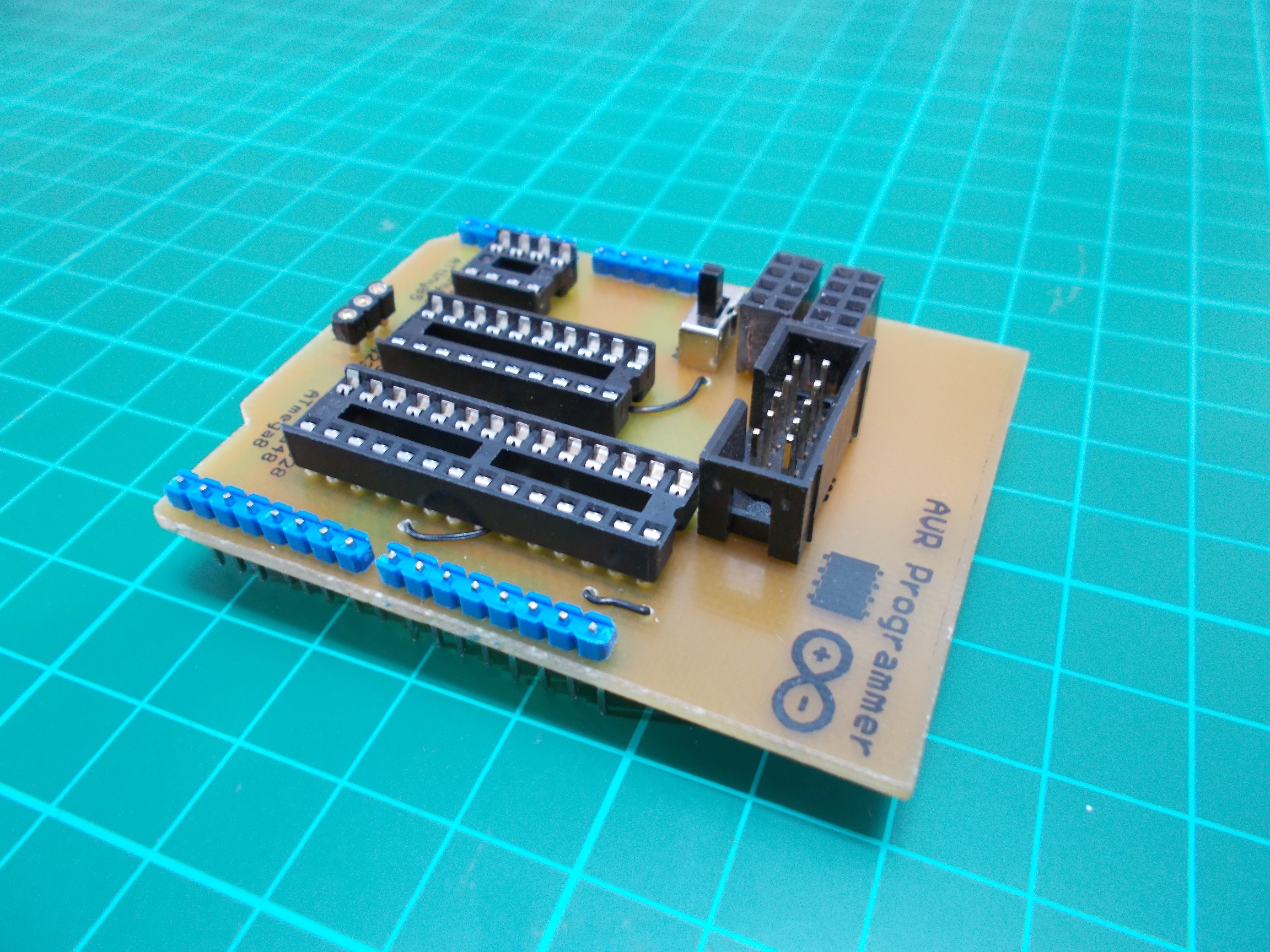

Projekt jest prosty i jest to nic innego jak shield z podstawkami do AVRów, żeby można było je programować z poziomu Arduino. Dzięki temu Shieldowi możemy programować między innymi:

  • W podstawce 8 pinowej: Attiny25/45/85 oraz pozostałe posiadające ten sam rozstaw pinów
  • W podstawce 20 pinowej: Attiny4313/2313 oraz pozostałe posiadające ten sam rozstaw pinów
  • W podstawce 28 pinowej: Atmega8/48/328 oraz pozostałe posiadające ten sam rozstaw pinów

Ponadto, jeżeli któryś z mikrokontrolerów nie pasuje do tego shielda to nic straconego, ponieważ wyposażyłem je w 10 pinowe złącze CANDA, którym możemy podpiąć inny uC. Na nakładce zostało również przewidziane miejsce na zewnętrzny rezonator kwarcowy, jeżeli chcemy aby AVR taki wykorzystywał.
Napięcie zasilające mikrokontroler też możemy samemu ustawić przy pomocy przełącznika. Mamy do wyboru dwa napięcia:

  • 5V
  • 3,3V

Żeby wypełnić Shield w całości to wyprowadziłem jeszcze gniazda zasilące o napięciu 5V i 3,3V. Więcej informacji o tej płytce znajdziesz na naszym forum (Klik!)
DSCN1610 DSCN1612 DSCN1617
