Roseapple Pi- czyli kolejny minikomputer typu Raspberry Pi lecz zupełnie inny

rapiTaaa… Banana Pi, Orange Pi, Raspberry Pi- seria mini-komputerów, gdzie owoc w tytule stał się standardem. Także doczekaliśmy się Roseapple Pi, lecz ten zawodnik jest zupełnie inny. O tym czym jest mini-komputer Roseapple Pi dowiecie się w poniższym artykule.





Roseapple Pi to nowy mini-komputer, który wyróżnia się od konkurencji tym, że jest „przypakowany”, jak nie „przepakowany”. Na tą płytkę składają się 3 główne filary takie jak:

  • Układ SoC
  • Pamięć RAM
  • Transmisja danych

Pewnie się teraz zastanawiasz czemu wymieniam te filary, skoro one są podstawą każdego mini-komputera. Otóż:

  • Układ SoC to cztero-rdzeniowy ARM A9 S500 z wbudowanym układem graficznym PowerVR SGX544
  • Pamięć RAM to 2GB DDR3
  • Transmisja danych może się odbywać za pomocą USB 3.0

Z takim zapleczem hardware’owym nie ma za wiele płytek. Ponadto producent informuje nas o tym, że opcjonalnie będzie można zamówić model z wbudowaną pamięcią flash 4GB – 64GB eMMC co jest zaletą dla tego typu urządzenia, ponieważ nie musimy dokupować dodatkowej karty na system (lecz cena wbudowanej pamięci może być raczej wyższa niż jakbyśmy mieli dokupić kartę microSD klasy 10). Oprócz wspomnianego wcześniej USB 3.0 producent oferuje jeszcze dwa porty USB 2.0.
Obraz możemy odbierać przy pomocy HDMI 1.4 (HDCP) oraz złącza kompozytowego (wbudowane w Audio jack), dźwięk możemy odbierać po HDMI oraz analogowo po przez złącze audio jack 3.5mm.
Jak chodzi o odbiór interentu to możemy realizować go na dwa sposoby. Przy pomocy gniazda Ethernet 10/100 Mbps albo opcjonalnie przez wbudowany odbornik Wi-Fi w płytce.
Płytka oferuje nam również trzy przyciski systemowe odpowiedzialne za włączanie/wyłączanie, usypianie/wybudzanie oraz reset. Czym że byłby minikomputer bez wyjść GPIO. Do naszej dyspozycji zostało oddane: 16x GPIO/ I2C / I2S / UART / SPI /GCLK oraz linie zasilanie +5V, +3.3V GND. Na osobnych pinach znajdują się: złącze UART do debugowania oraz wejście na mikrofon oraz odbiornik podczerwieni
Tak jak w Raspberry Pi mamy do dyspozycji złącza DSI/CSI do podłączenia wyświetlacza oraz kamery. Cała płytka może operować na systemach tj.: Debian, Ubuntu, Fedora, Android 5.0/5.1

photo_2015-08-21_17-53-44

Pełna specyfikacja urządzenia:

SoC: Cztero-rdzeniowy ARM Cortex-A9 (technologia 28nm)
RAM: 2GB DDR3
GPU: Imagination Technologies PowerVR SGX544
Pamięć wewnętrzna (opcjonalnie): 4GB ~ 64GB Support primitive eMMC 4.5 storage
Pamięć wewnętrzna: 4MB SPI NOR flash
Pamięć zewnętrzna: gniazdo Micro SD/TF wspierające do 64GB
Wyjście wideo: HDMI1.4 (HDCP), Kompozytowe
Wyjście audio: HDMI/ Audio Jack 3.5mm
Porty USB: x1 USB 3.0
x2 USB 2.0
Odbiornik Wi-Fi (opcjonalnie): Realtek 8188etv, 8188eus wspierają (802.11 b/g/n)
Kodek Audio: ATC2603C
Ethernet: 10/100 Mbps
Przyciski systemowe: Włącz/Wyłącz
Uśpij/Wybudź
Rest
Wyjścia (40-pinowe złącze): +3.3V,+5V,GND,I2C,I2S, UART,SPI,GCLK,GPIO x16
Wyjścia (złącza 4-pinowe): UART debudowanie;
mikrofon/ odbiornik podczerwieni
Zewnętrzna Kamera: Interfejs MIPI CSI2
Zewnętrzny Ekran: Interfejs MIPI DSI
Zasilanie: 5V/2A przez złącze microUSB
Wspierane systemy: Debian, Ubuntu, Fedora, Android 5.0/5.1,

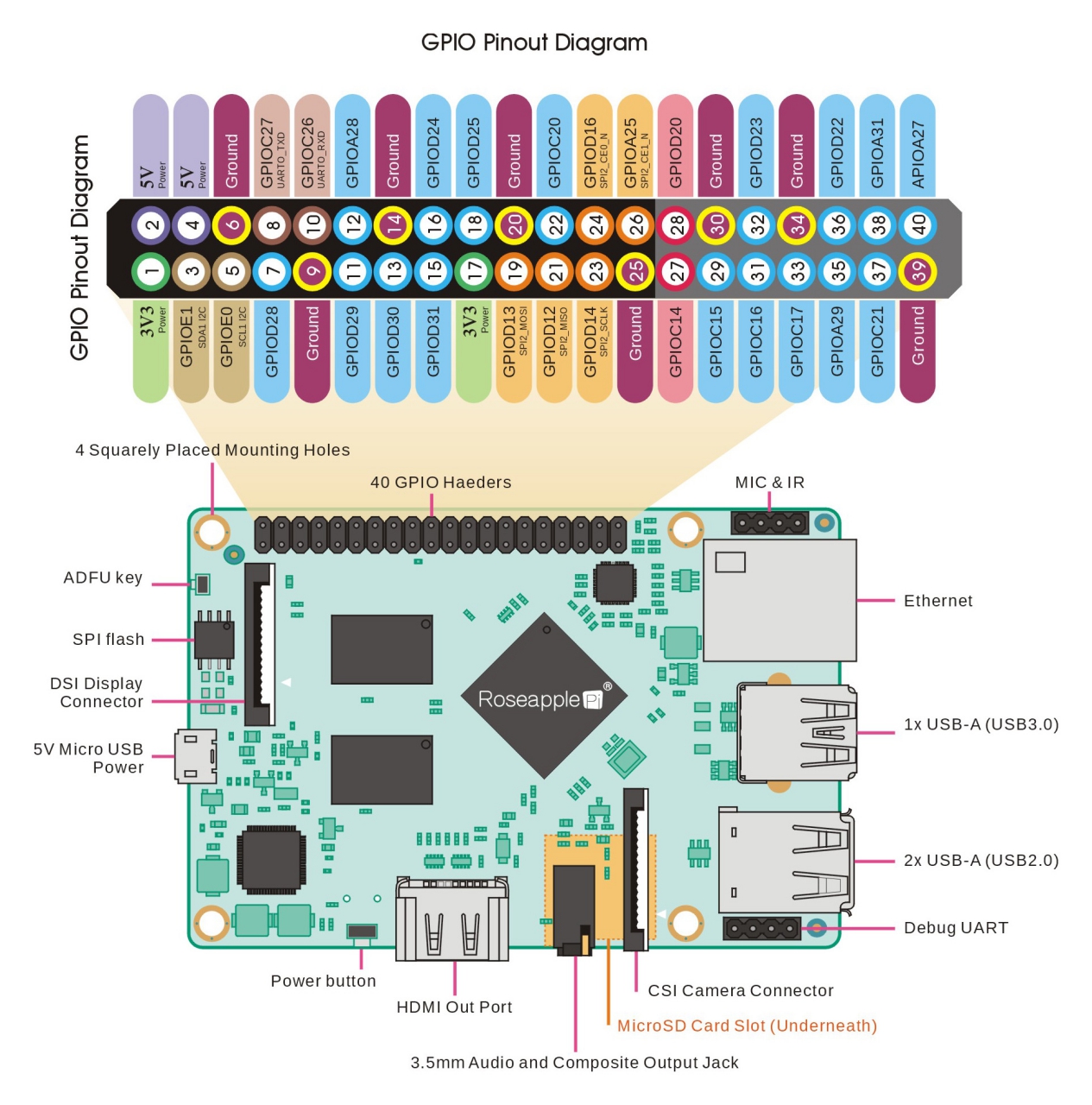

pinout



źródło: http://roseapplepi.org/
