Woltomierz Amperomierz Termometr 0-35V 0-5A Atmega 8

20140329_193033Witam,
ostatnio odnotowałem, że jest dużo zapytań o pomiar wyższego napięcia niż 25,5V, dlatego postanowiłem przerobić program żeby maksymalne napięcie wynosiło 35V. Zapraszam do zapoznania ze szczegółami.

 Zmiany zrobione w programie:
  • maksymalny pomiar napięcia wynosi teraz 35V
  • skróciłem czas wyświetlania napisu powitalnego do jednej sekundy



Sposób kalibracji:
Bierzemy zwykły multimetr i podłączamy do naszego zasilacza. Ustawiamy połowę maksymalnego napięcia naszego zasilacza i kalibrujemy miernik przez kręcenie potencjometrem (tak jak w pierwotnej wersji). Pewnikiem dlaczego myślicie czemu tylko 35V ? Ponieważ powyżej 35V już trudno wysterować miernikiem, nie mniej jednak można ustawić w programie inne napięcie. Jak potrzebujesz inne napięcia to pisz w komentarzach, a pomogę ;)
Jak chcesz być na bieżąco z aktualnościami ze strony
to kliknij ‚Lubię to!’.

Link do nowej wersji programu

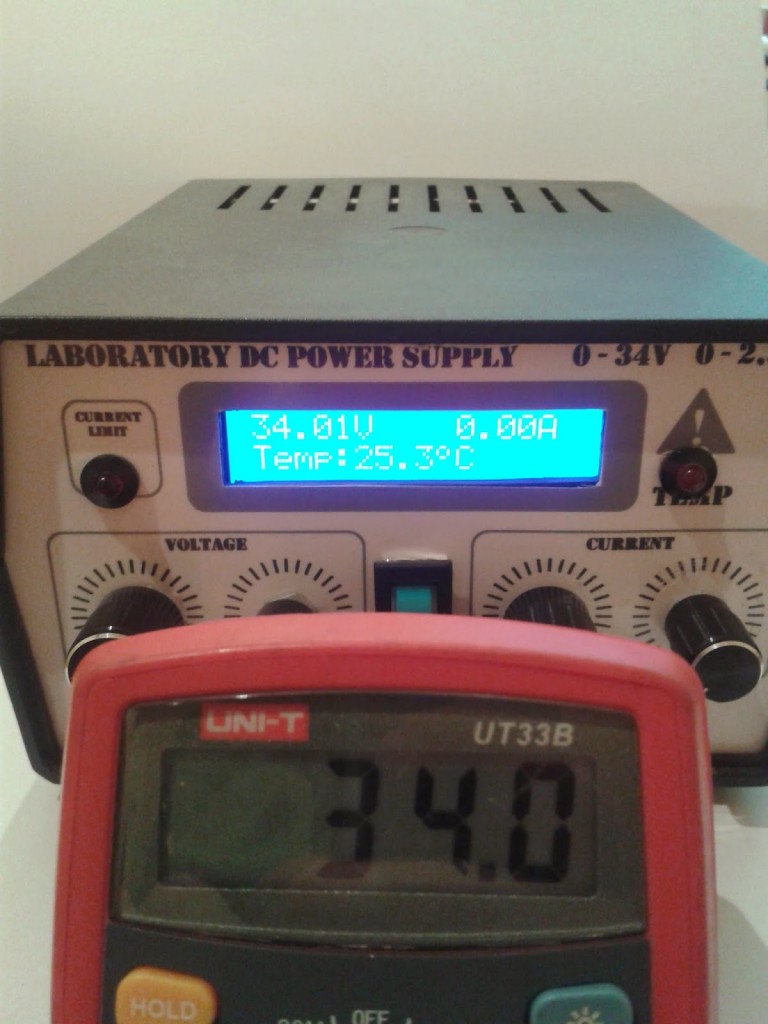

20140329_193205

  • Anonimowy

    Chciałbym zmodyfikować schemat pod atmegę w obudowie dip28. Mógłbyś wstawić plik żródłowy, schemat z eagla?

  • Anonimowy

    Cześć interesuje mnie pomiar napięć z zakresu 42-52 V, napięcia wykraczające poza ten zakres nie interesują mnie. W jaki sposób wykonać podłączenie do AVR'a?

    • Witam,
      w takim zakresie trudno byłoby skalibrować poprawnie miernik, także takiego zakresu nie osiągniesz.
