Przegląd płytki: ESP32 WROOM-32

Korzystanie z ThingSpeak’a

ThingSpeak to platforma dla modułów IoT, przetwarzająca dane, tzn. możemy na nią wysłać dane z czujników, a następnie tylko przy pomocy internetu odczytać aktualne dane z czujnika. Jest to bardzo ciekawa platforma, a zarazem bardzo prosta w obsłudze. Ja do ESP32 podłączyłem czujnik temperatury i wilgotności DHT11, który mieliście okazję poznać w tej części kursu. Program do obsługi:

#include <WiFi.h>
#include <DHT.h>


// replace with your channel?s thingspeak API key,
String apiKey = "API";
const char* ssid = "SSID";
const char* password = "PASS";

const char* server = "api.thingspeak.com";
#define DHTPIN 2 // what pin we?re connected to

DHT dht(DHTPIN, DHT11,15);
WiFiClient client;

void setup() {
Serial.begin(115200);
delay(10);
dht.begin();

WiFi.begin(ssid, password);

Serial.println();
Serial.println();
Serial.print("Connecting to ");
Serial.println(ssid);

WiFi.begin(ssid, password);

while (WiFi.status() != WL_CONNECTED) {
delay(500);
Serial.print(".");
}
Serial.println("");
Serial.println("WiFi connected");

}

void loop() {

float h = dht.readHumidity();
float t = dht.readTemperature();
if (isnan(h) || isnan(t)) {
Serial.println("Failed to read from DHT sensor!");
return;
}

if (client.connect(server,80)) { // "184.106.153.149" or api.thingspeak.com
String postStr = apiKey;
postStr +="&field1=";
postStr += String(t);
postStr +="&field2=";
postStr += String(h);
postStr += "\r\n\r\n";

client.print("POST /update HTTP/1.1\n");
client.print("Host: api.thingspeak.com\n");
client.print("Connection: close\n");
client.print("X-THINGSPEAKAPIKEY: "+apiKey+"\n");
client.print("Content-Type: application/x-www-form-urlencoded\n");
client.print("Content-Length: ");
client.print(postStr.length());
client.print("\n\n");
client.print(postStr);

Serial.print("Temperature: ");
Serial.print(t);
Serial.print(" degrees Celcius Humidity: ");
Serial.print(h);
Serial.println("% send to Thingspeak");
}
client.stop();

Serial.println("Waiting?");
// thingspeak needs minimum 15 sec delay between updates
delay(20000);
}

#include <WiFi.h>

#include <DHT.h>

// replace with your channel?s thingspeak API key,

String apiKey = "API";

const char* ssid = "SSID";

const char* password = "PASS";

const char* server = "api.thingspeak.com";

#define DHTPIN 2 // what pin we?re connected to

DHT dht(DHTPIN, DHT11,15);

WiFiClient client;

void setup() {

Serial.begin(115200);

delay(10);

dht.begin();

WiFi.begin(ssid, password);

Serial.println();

Serial.print("Connecting to ");

Serial.println(ssid);

WiFi.begin(ssid, password);

while (WiFi.status() != WL_CONNECTED) {

delay(500);

Serial.print(".");

}

Serial.println("");

Serial.println("WiFi connected");

}

void loop() {

float h = dht.readHumidity();

float t = dht.readTemperature();

if (isnan(h) || isnan(t)) {

Serial.println("Failed to read from DHT sensor!");

return;

}

if (client.connect(server,80)) { // "184.106.153.149" or api.thingspeak.com

String postStr = apiKey;

postStr +="&field1=";

postStr += String(t);

postStr +="&field2=";

postStr += String(h);

postStr += "\r\n\r\n";

client.print("POST /update HTTP/1.1\n");

client.print("Host: api.thingspeak.com\n");

client.print("Connection: close\n");

client.print("X-THINGSPEAKAPIKEY: "+apiKey+"\n");

client.print("Content-Type: application/x-www-form-urlencoded\n");

client.print("Content-Length: ");

client.print(postStr.length());

client.print("\n\n");

client.print(postStr);

Serial.print("Temperature: ");

Serial.print(t);

Serial.print(" degrees Celcius Humidity: ");

Serial.print(h);

Serial.println("% send to Thingspeak");

}

client.stop();

Serial.println("Waiting?");

// thingspeak needs minimum 15 sec delay between updates

delay(20000);

}

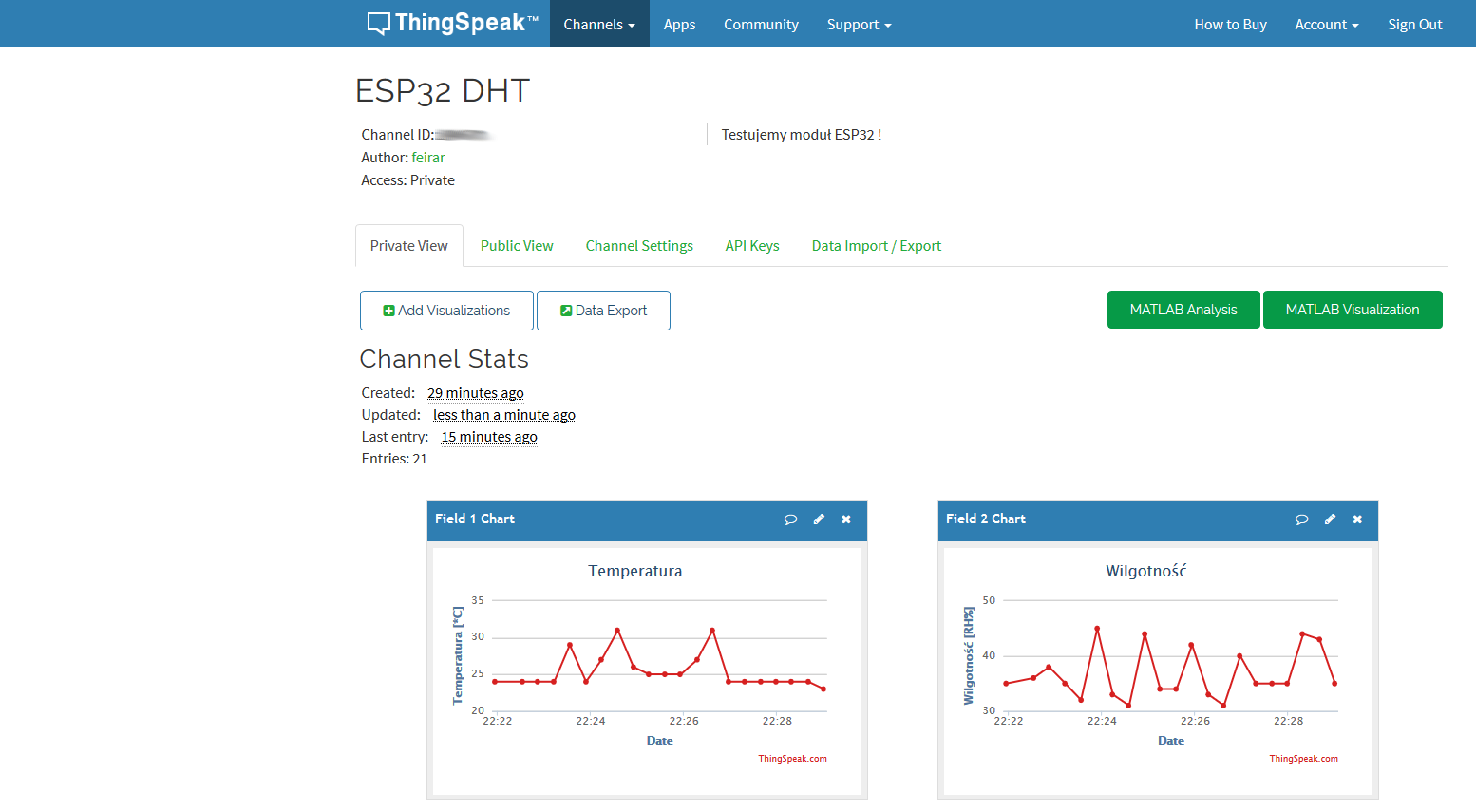

Otrzymane dane:

6. Podsumowanie

Dosyć długi ten przegląd płytki, ale to już koniec tego długiego wywodu. Zatem po tym co przedstawiłem i co pokazały wyniki, układ ESP3212 jest bardzo obiecującym modułem, dającym duże możliwości zarówno do wykorzystania hobbystycznego jak i do profesjonalnego (mając tu na myśli sprzętową akcelerację kryptograficzną). Dzięki nie dużemu poborowi energii, układ jest w stanie dać z siebie bardzo dużo, przez co może być nawet zasilany z jednego ogniwa Li-ion 18650 przy wsparciu panelem fotowoltaicznym. Kolejnym aspektem jest cena tego modułu. Za niecałe 30zł dostajemy bardzo dobre urządzenie z komunikacją Wi-Fi i (mam nadzieję) Bluetooth, które może być dobrym pomostem pomiędzy czujnikami, korzystającymi z różnych rodzajów komunikacji. Lecz na ten moment (grudzień 2016) dostajemy przypakowaną wersję jego starszego brata ESP8266, ale to tylko kwestia czasu, aż ten moduł wyprzedzi swojego poprzednika. Czego mu życzę z całego serca. I tym miłym akcentem chciałbym zakończyć przegląd tego modułu :) Do zobaczenia w kolejnych artykułach

Przegląd modułu ESP32 WROOM-32 był możliwy dzięki firmie ELTY.pl, która to udostępniła moduły. Dzięki ! :)
